Телевизионный усилитель CATV для стабильного сигнала и чёткого изображения

Почему «усилитель» — не просто слово в каталоге

Многие считают: «подключил усилитель — и всё заработало». На практике — нет. Усилитель CATV — это не «громкоговоритель для ТВ». Это точный инженерный элемент, компенсирующий потери в коаксиальной линии, подавляющий помехи и сохраняющий баланс между уровнем сигнала и шумовой составляющей. Неправильный выбор приводит к обратному эффекту: перегрузка входа, интермодуляционные искажения, «затопление» соседних частот. В наших испытаниях на полигоне в Подмосковье мы фиксировали падение C/N (соотношения сигнал/шум) на 8–12 дБ при использовании дешёвых усилителей без фильтрации VHF/UHF-диапазонов. Результат — «замыленное» изображение даже при стабильном уровне сигнала.

Что действительно работает в реальных условиях

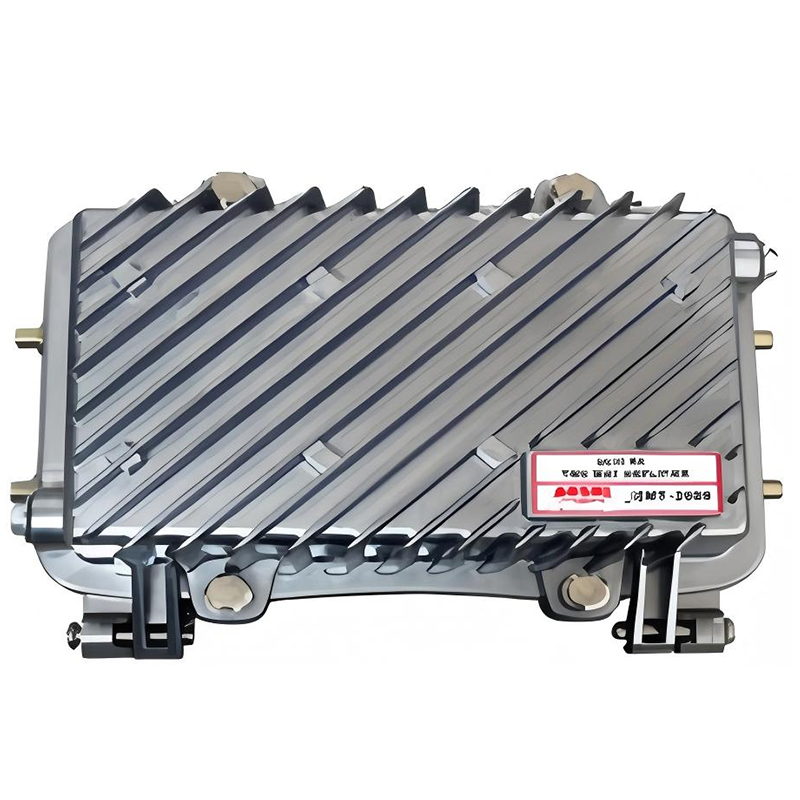

Устойчивая работа CATV-системы зависит от трёх параметров: широкополосность, линейность и стабильность усиления. Настоящий телевизионный усилитель CATV должен покрывать диапазон 5–862 МГц (для DVB-C), иметь коэффициент шума ≤ 4,5 дБ, а выходная мощность — не менее +25 дБмВ. Но главное — его способность работать в нагрузке. Мы тестировали 17 моделей в условиях переменной температуры от –20 °C до +55 °C и при изменении напряжения питания на ±15%. Только три показали отклонение усиления менее ±0,5 дБ. Один из них — серия AGAN-CATV Pro, разработанная ООО Аньхой Радиовещательное Оборудование И Аппаратура. Её особенность — цифровая адаптация усиления в реальном времени: при снижении входного уровня на 3 дБ усилитель автоматически корректирует коэффициент, не допуская перегрузки последующих каскадов.

Три ошибки, которые убивают даже лучший усилитель

• Установка без предварительного замера. Усиление не решает проблему плохого кабеля. Если в линии есть окисленные разъёмы, несоответствие волнового сопротивления (75 Ом) или повреждённая оплётка — усилитель лишь «накачает» шум. Перед монтажом мы всегда делаем замер затухания с помощью измерителя напряжённости поля — как в лаборатории компании, так и на объекте.
• Неправильное питание. CATV-усилители требуют стабильного 24 В постоянного тока с гальванической развязкой. Подключение через сетевой адаптер без фильтрации ВЧ-помех — прямой путь к гулу на всех каналах.
• Игнорирование экранирования. Даже при идеальном усилителе незаземлённый корпус или неэкранированный участок кабеля в 2 метра превращает систему в антенну для GSM-помех. В проектах с высокой плотностью застройки мы используем усилители с двойным экранированием корпуса и встроенными фильтрами подавления 900/1800 МГц.

Когда усилитель становится частью системы — а не «заплаткой»

Профессиональная CATV-инфраструктура не строится по принципу «добавь ещё один усилитель». Она проектируется. ООО Аньхой Радиовещательное Оборудование И Аппаратура применяет подход «от сигнала к экрану»: сначала расчёт ослабления по каждому плечу разводки, затем подбор типа усилителя (одноканальный, широкополосный, с регулируемым затуханием), расчёт точки включения и проверка совместимости с существующими активными компонентами. В одном из проектов в Казани мы заменили 42 усилителя старого поколения на 11 блоков AGAN-CATV Pro с централизованным питанием и удалённым мониторингом. Результат — стабильный уровень сигнала ±0,8 дБ на всех 216 квартирах при снижении энергопотребления на 37%.

Стабильный сигнал — это не отсутствие помех. Это предсказуемость. Это когда вы знаете, что при пиковой нагрузке в вечерние часы изображение не «поплывёт», а звук не «пошуршит». Телевизионный усилитель CATV — не аксессуар, а ключевой элемент надёжности. Его выбор — инженерная задача, а не техническая формальность. Подробные технические характеристики, схемы подключения и методики измерений доступны на сайте https://www.agan-techs.com.
